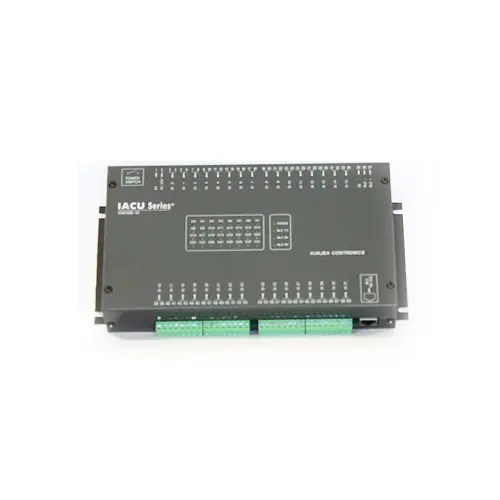

IOM500-DI DDC 컨트롤러
상품상세정보
IOM은 DYNANET-2000XP System의 INC 및 ISC와 결합하여 사용하며 특정 Point가 많이 설계되어 있는 경우 이에 대응하기 위하여 개발하였다. 예를들어 ISC의 Point사양은 AI-8, DI-8, AO-8, DO-8로 고정되어 있어서 이중 특정 Point가 9 Point만 되어도 ISC 1Set가 더 추가되어야 한다. 설비장비 제어에 있어서는 기계실의 경우 기동/정지인 DO Point가 많이 소요되므로 이에 대응하기 위한 것이며, 전력계통 제어에 있어서는 AI Point가 많이 소요되기 때문에 AI, DIO, DI, DO의 전용 입출력 Module로 개발하였다. 따라서 DYNANET-2000XP System에서는 ISC 그리고 IOM-DIO,IOM-DI,IOM-DO,IOM-AI를 적절하게 사용함으로써 System을 유연하게 구성할수 있도록 개발하여 Network 구성에 편의를 도모하였다.
Specifications
Model
|
IOM 500-DI
|
Input Specification
| 계측입력 (AI) :
|
Input / Output Specification | 상태입력 (BI) : 무전압 접점 (입력저항 AC 24V 소비전류 10mA/점) 제어출력 (AO) : 0 ~ 10V DC (입력저항 100㏀ 이상) 기동/정지 출력 (BO) : AC 220V 3A 출력(공급전압 AC 24V 최대부하전류 AC 500mA)
펄스입력 (PI) : 무전압 접점(입력저항 AC 24V 소비전류 10mA/점)
|
상태감시
| 전원 및 통신 : 전원 LED 및 NL2+ , NL2- , NL3 LED 기동/정지 : DO LED
상태 : DI LED
|
통신 Port
| 2 Ports :
|
Memory
|
RAM 128 KB, ROM 128KB
|
정전 Backup
| EEPROM
AI Module (Pulse Data 보존)
|
Power Requirement
|
AC 24V±10%, 50/60Hz, 40VA
|
Operating Temperature
|
0℃ ~ 60℃
|
Operating Humidity | 0 ~ 90%RH (비응축시) |
