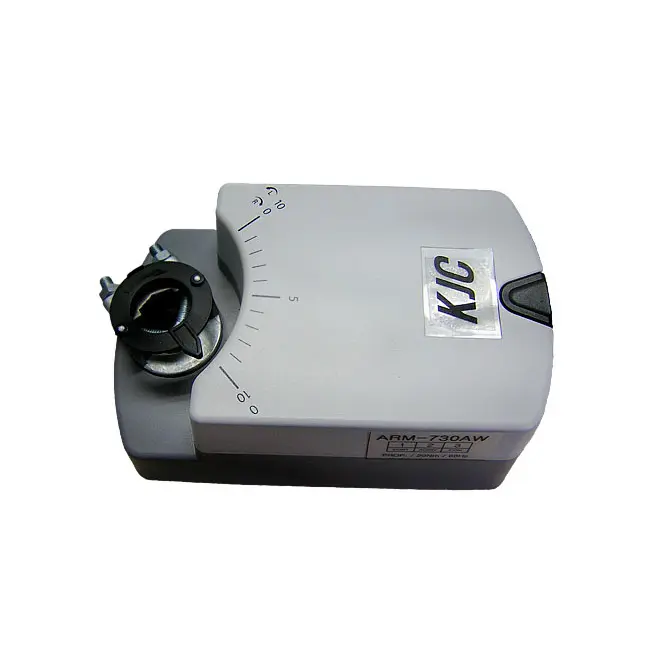

ARE-730HW 댐퍼 액츄에이터

DYNANET-2000XP SYSTEM에서 가장 핵심적이며 독창적, 기술적 집약은 DDC Controller인 ISC는 기본적으로 HVAC, 열원설비, 위생설비제어를 제공하고 있다. 기존 제품들의 DDC Controller는 대부분 Panel형으로 구성 되고, 각종 기능 CARD가 내장되어 여러가지 Points들을 기능별로 수용하도록 되어 있으나, DYNANET-2000 SYSTEM의 ISC에 내장된 One Chip Micro Computer에서 DDC Control의 기능은 물론 Main Computer와 통신기능까지 갖고 있으며 기능별 Point를 고정시켜 DDC Controller에서 DDC로 제어할 수 있게 개발된 것이다. 그리고, 통신 및 기동/정지, 상태 Point를 LED의 점멸 상태로 현장에서 별도의 장비없이 기동/정지, 상태를 감시할 수 있다. ISC는 한개의 INC (Intelligent Network Controller)에 32개까지 Serial로 연결 될 수 있다.

1.       댐퍼조작기를 댐퍼축에 끼워 주십시오

2.       V 클램프를 손으로 적당히 고정해 주십시오

3.       설치용브라켓트를 댐퍼조작기의 홈에 끼운 후 댐퍼후레임에 나사등으로 고정시켜 주십시오

4.       댐퍼를 완전히 닫힘 상태로 하십시오

5.       댐퍼조작기 상부의 수동조작푸시버튼을 손으로 누르고 V 클램프를 회전시켜 지시침이 0.5 (우 회전열림담파) 또는 9.5(좌회전열림담파) 눈금에 오도록 조정한 후 푸쉬버튼에서 손을

           놓아 주십시오.

☞ 주의 : 전원이 인가된 상태에서 수동조작푸쉬버튼을 사용하면 기어가 손상될 수 있습니다.

6.       댐퍼조작기가 댐퍼축과 90도가 되도록 조정한 후 V 클램프브라켓트의 너트를 조여주십시오

☞ 참고 : 연결가능한 댐퍼축은 10~16mm의 환봉 또는 사각봉 등입니다.

7.       수동조작 푸쉬 버튼 아래쪽에 있는 커버 고정용 나사를(1개) 풀고 커버를 비스듬히 들어 올리면

           댐퍼조작기 몸체로부터커버가 분리됩니다. PCB에 장착되어있는 선택스위치를 용도에 맞도록

           조정하십시오.

선택스위치 설정방법

①  회전방향 선택스위치

    원하는 회전방향에(CW/CCW) 맞도록 스위치를 설정하여 주십시오.

②  3단 Dip Switch

    아래 표를 참조하여 용도에 맞도록 스위치를 설정하여 주십시오.
