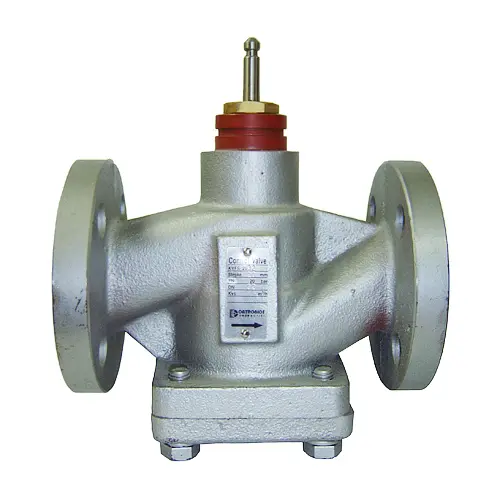

KVFS-2050 밸브

상품상세정보

1. 개  요

KVFS 밸브는 플랜지(Flange) 접속형 주철 2방 제어 밸브로서 액츄에이터 KA Series와 조합하여

냉방, 난방, 환기, 공조설비의 제어 또는 지역난방 시스템, 차단밸브용으로 사용한다.

• 공칭 스트로크

  DN15 ~ DN50 : 20mm

  DN65 ~ DN150 : 40mm

2. 특성 및 규격

• 적용유체 및 온도 :  -25 ~ 200℃의 냉.온수
• 산소 흡수 화합물 및 글리콜(최대 50%)이 함유된 물
• 허용 압력  20 Kgf/㎠
• 허용 온도  -25 ~ 200℃에서 DIN4747 / DIN3158
• 밸브 흐름 특성  Linear
• 누수율  ≤0.01% of Kvs value Class Ⅳ (ANSI B 16.104)
• End Connection  Jis 20Kg RF Type


3. 작동원리

• 플러그는 밸브 스템과 직접 연결되어 있다.
• 특수재질로 된 시트(seat)가 밸브 몸체에 부착되어 있다.
• 구동기가 작동하여 Stem이 상향시 밸브가 Close 되며  Stem이 하향시 밸브가 Open된다.

4. 설치시 주의사항

• 밸브의 설치는 일반적으로 밸브의 스템을 보호하기 위하여 환수라인에 설치하는 것이 좋다.
• 밸브의 기능상의 안전율을 높이기 위해 스트레이너를 설치하는 것이 좋다.
