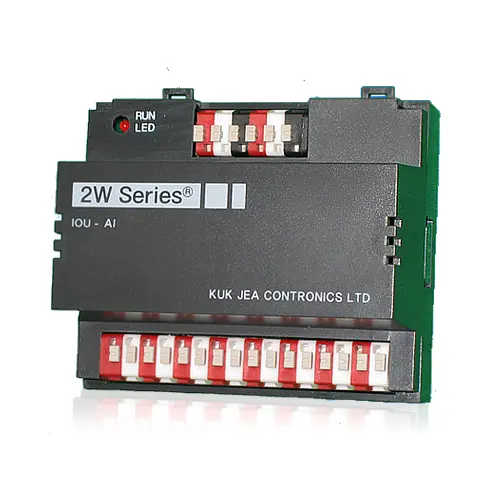

IOU-AIT 계측입력모듈

상품상세정보

1 .개  요

IOU-AIT는 실내의 현장센서로부터 전류, 전압 신호를 입력 받을 수 있고, 온도도 검출할 수 있는 아날로그입력(AI)  및 온도센서로서 ISC-10과 연결되어 Network을 구성한다. 또한 AD/DA컨버터부,  온도감지부, CPU부, 통신부로 구성되어 있으며 계측장소에서 감지된 전류전압의 계측신호 및 온도데이터를 2선식 통신으로 변환하여 ISC-10으로 전송하는 2선식 기기이다.

2.사  양

• -모 델 : IOU-AIT
• -통신포트 : 2PORT
• • 2선식통신(전원(DC24V)+통신신호:AI 기기와 ISC-10간 – 10Kbps)
  • RS232C(Handy Terminal(노트북PC)연결 사용)
• 관제점수 :
• • Ai – 6Point
  • Temp – 2Point
• -측정범위 : 50도 ~ 150도
• -온도감지소자 : 써미스터(PBN-43)
• 계측입력(AI)사양 :
• • 4 ~ 20m A DC(입력저항 250옴)
  • ​​​입력저항 100키로옴 이상)
  • 0 ~ 10V DC(입력저항 100키로옴 이상)
• -소비전력 : 170m W(170m W/24V=7.08m A)
